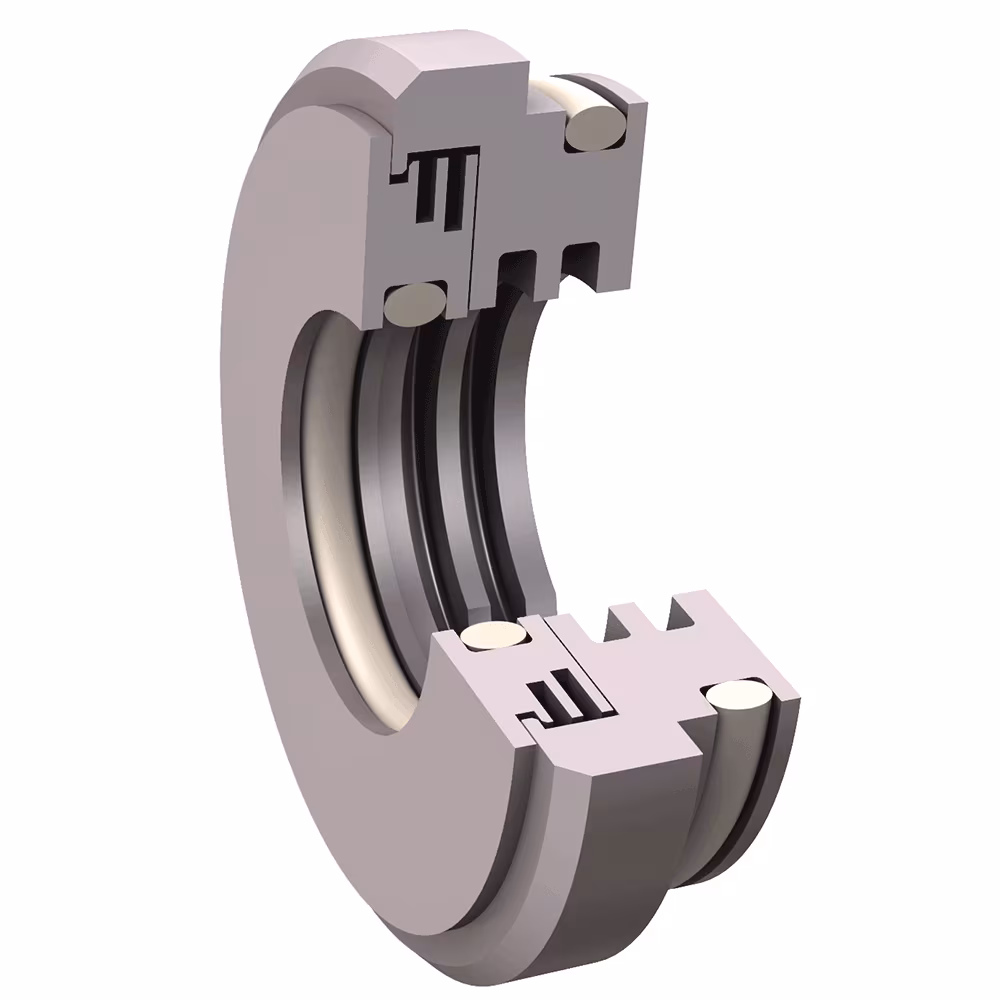

LS 프로파일은 비침수 분야를 위한 Parker의 표준 플랜지 베어링 아이솔레이터입니다. 1/2 inch부터 10 inch까지의 샤프트 지름 범위에서 대부분의 사이즈를 제작할 수 있습니다.

비접촉식 래버린스 설계는 마찰 토크 소비가 거의 없고 샤프트에 홈을 만들지 않으며, 무급유 운전을 가능하게 합니다. 윤활유와 오염물 제거를 유지하여 베어링 수명을 늘리고 설비 정지 시간을 줄입니다.

스테이터와 로터에는 ProTech의 독자적인 PTFE 재질이 사용됩니다. 이 재질은 시트르산과 강한 부식 환경에 적합하며, 저마모·저마찰·FDA 준수·항균성·USDA 3A 위생 표준 대응 특성을 제공합니다.

• 표준 O-링 재료: FKM, 대체 재료로 NBR, FDA 실리콘, 플루오로 실리콘, EPDM, Aflas 사용 가능
• 표준 샤프트 직경 범위: 1/2 inch~10 inch (12.7~254 mm)
• 수평 장착: 그리스, 오일 및 드라이 조건 적합
• 수직 상단 장착: 권장하지 않음. LX Profile 고려
• 수직 하단 장착: 그리스 및 드라이 조건 적합, 오일과는 호환되지 않음

LN 프로파일은 하우징 플러시에 장착되어야 하는 비침수 분야용 표준 비플랜지 아이솔레이터입니다. 그리스 또는 오일 스플래시를 유지하고 오염물 유입을 줄이는 데 적합합니다.

ProTech LN 프로파일은 비접촉 래버린스 씰링 기술을 사용해 샤프트 마모를 방지하고, 대부분의 샤프트와 보어 조합의 새 장착 또는 개조 장착을 수용합니다.

스테이터와 로터는 독자적인 PTFE 복합재를 사용하며, 시트르산 및 부식성 환경에 대한 화학적 내성이 뛰어납니다.

• 수평 장착: 그리스, 오일 및 드라이 조건
• 수직 상단 장착: 권장되지 않음. LX Profile 고려
• 수직 하단 장착: 그리스 및 드라이 조건 적합, 오일과 호환되지 않음
• 사이즈 범위: 표준 샤프트 직경 1/2 inch~10 inch (12.7~254 mm)

FN 360은 오일 잠김(flooded oil) 및 유증기 장치, 밀봉성이 요구되는 장비를 위한 비플랜지 하이브리드 격리체입니다. 내부 스테인리스 슬리브에 PTFE 립을 결합해 축 마모 없이 정적 누름 장착을 유지합니다.

기어박스, 모터, 펌프, 믹서, 보트 프롭, 맞춤형 설비의 심각한 튀김 방지에 사용할 수 있습니다. 외부 오염이 심한 수직 장착 위치는 Parker 지원 검토가 필요합니다.

• 총 편심거리: 0.003 inch (0.08 mm)
• 축 속도: 최대 3,000 fpm (15 m/s)
• 최대 내부 압력: 5 psi (0.34 bar)
• 축/구멍 공차: ±0.002 inch (±0.05 mm), 특수 설계 가능
• PTFE 특성: -40~250°F, 저마모·저마찰, FDA 준수, 항균성, USDA 식품·유제품 위생 표준 대응

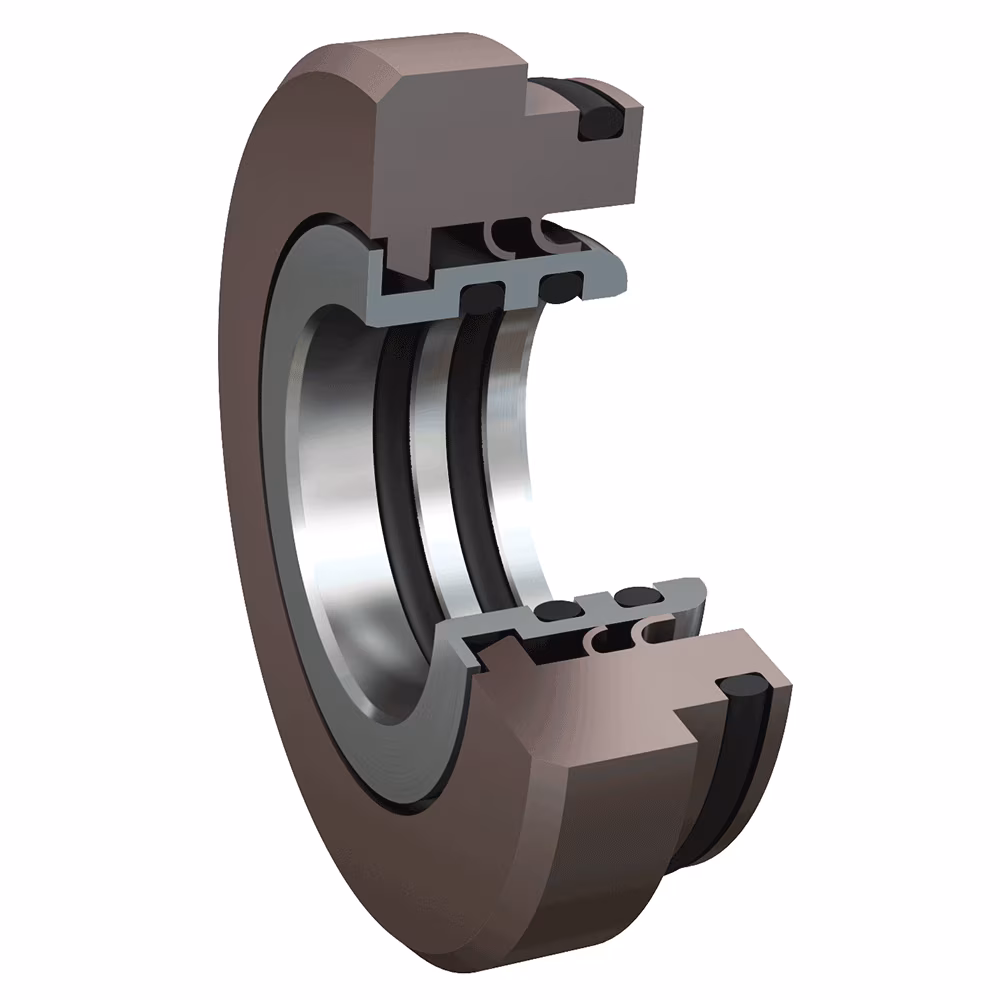

FS 360은 오일 잠김 높이와 유증기 장치, 밀봉 씰이 요구되는 장비를 위한 플랜지형 하이브리드 아이솔레이터입니다. 플랜지는 하우징 반대편에서 설치 가이드 역할을 하며 올바른 정렬을 돕습니다.

식품가공, 기어박스, 모터, 펌프, 믹서, 보트 프롭, 맞춤형 설비 등에서 안전한 오일 보유가 필요한 조건에 적합합니다. ProTech 복합 PTFE 재질은 혹독한 환경에 적합합니다.

• 총 편심거리: 0.003 inch (0.08 mm)
• 축 속도: 최대 3,000 fpm (15 m/s)
• 최대 내부 압력: 5 psi (0.34 bar)
• 축/구멍 공차: ±0.002 inch (±0.05 mm), 특수 설계 가능
• PTFE 특성: -40~250°F, 고온 대체 재질 가능, 저마모·저마찰, FDA 준수, 항균성, USDA 위생 표준 대응

LW 프로파일은 전체를 뒤덮는 wrap-around 형상과 향상된 로터 래버린스 프로파일을 적용한 표준 아이솔레이터입니다. 향상된 드레인백과 내부 오일 스플래시 그루브가 베어링 캐비티의 스플래시를 관리합니다.

비접촉식 구조는 샤프트에 홈이나 마모를 만들지 않고 무급유 운전을 가능하게 하며, 큰 축 방향 움직임을 수용해 래버린스 씰 고장 원인을 줄입니다. 로터와 스테이터는 일체형 설치가 가능하도록 Parker 공장에서 조립됩니다.

LW는 오일 스플래시와 오염도가 심한 분야에 권장되며, 오일 배출량이 전체 오일 드레인백보다 낮은 조건에서 사용해야 합니다. 오염도가 심하지만 오일 윤활의 수직 하단 시스템과 호환되지 않는 대체 프로파일보다 적합합니다.

• 총 이심률: 0.020 inch (0.51 mm)
• 샤프트 속도: 최대 3,000 fpm (15 m/s), 그 이상은 Parker 검토 권장
• 최대 내부 압력: 0 psi (0 bar)
• 샤프트 방향 운동: 0.020 inch (0.51 mm), 특수 설계는 최대 0.070 inch (1.78 mm)
• 수평 장착: 그리스, 오일 및 드라이 조건 / 수직 상단 장착: 권장되지 않음 / 수직 하단 장착: 그리스 및 드라이 조건 적합
• PTFE 특성: -40~250°F, 저마모·저마찰, FDA 준수, 항균성, USDA 3A 위생 표준 대응
• 대체 O-링 재료: NBR, FDA 실리콘, 플루오로 실리콘, EPDM, Aflas

LP는 사용자 지정 성격의 제품으로, 표준 사양 외의 장착 조건에 맞춰 설계됩니다. Parker의 샤프트 및 보어 직경 샘플 범위만 표시되며, 1/2 inch부터 10 inch까지 대부분의 표준 샤프트 직경으로 제작할 수 있습니다.

ProTech LP 프로파일은 표준 래디얼 립 씰의 샤프트 속도 한계를 넘어 작동하도록 설계된 비접촉 래버린스 구조입니다. 윤활유를 유지하고 오염물질을 제거해 베어링 수명을 늘리며 샤프트 마모를 방지합니다.

LP 지정은 틈새 분야를 위한 스테이터 중심 설계를 나타냅니다. ANSI 플랜지 특별 설계, 스플릿 공기 퍼지, 터빈, 그리스 퍼지, 스테이터 전용 등 다양한 사용자 정의 구성이 가능합니다.

• 장착 위치: 수평 그리스·오일·드라이, 수직 상단 그리스·오일·드라이, 수직 하단 그리스·드라이
• 오염도 수준이 높은 수직 상단 조건은 LW 설계 검토 권장
• PTFE 특성: -40~250°F, 저마모·저마찰, FDA 준수, 항균성, USDA 3A 위생 표준 대응
• 대체 O-링 재료: NBR, FDA 실리콘, 플루오로 실리콘, EPDM, Aflas
• 사이즈 범위: 1/2 inch~10 inch (12.7~254 mm)

LX 프로파일은 수직 상단에 장착된 회전 샤프트 장비를 위해 설계되었습니다. 외부 배수 포트가 없으며, wrap-around 형상과 오일 스플래시 그루브를 통해 심한 오염 조건에서 베어링을 보호합니다.

비접촉식 설계는 토크 손실이 거의 없고 샤프트에 홈을 만들지 않으며, 윤활 없이 무급유 운전을 가능하게 합니다. 재건 작업 중 씰을 교체할 때 자유로운 표면 마감 사양으로 샤프트 비용을 줄일 수 있습니다.

LX는 오일 스플래시와 심한 오염이 발생하는 분야를 위한 향상된 디자인입니다. 플랜지는 하우징에 맞춰지고 씰의 정렬 상태를 확인해 설치 가이드 역할을 합니다.

• 최대 내부 압력: 0 psi (0 bar)
• 샤프트 방향 운동: 0.020 inch (0.51 mm), 축/보어 공차: ±0.002 inch (±0.05 mm)
• 수직 상단 장착: 그리스, 오일 및 드라이 조건
• 수직 하단 장착: 그리스 및 드라이 조건 적합, 오일과 호환되지 않음
• PTFE 특성: -40~250°F, 저마모·저마찰, FDA 준수, 항균성, USDA 3A 위생 표준 대응
• 대체 O-링 재료: NBR, FDA 실리콘, 플루오로 실리콘, EPDM, Aflas

WD 프로파일은 식품 및 음료 산업의 고압 세척 환경에 맞춘 소형 프로파일 워시 다운 설계입니다. IP56, IP66, IP69K 분진 및 물 차단 시험 조건을 충족하도록 설계되었습니다.

ProTech WD 베어링 아이솔레이터는 윤활유를 내부에 유지하고 오염물질을 차단해 고압 물 분사 조건에서 회전 장비를 보호합니다. 비접촉 구조로 샤프트 마모 없이 무급유 운전이 가능합니다.

고정자와 로터는 독자적인 PTFE 화합물을 사용하며, 구연산이나 강한 부식 환경에서도 적합합니다. 표준화된 단일 소재로 제작할 수 있어 이국적인 소재를 중복 보관할 필요를 줄입니다.

• 제한된 공간 적용 분야를 위한 특수 설계와 좁은 플랜지 설계
• ASTM JIS Z2801 기준 식품 등급 및 항균 소재 사용 가능
• 오일 윤활 시스템과 호환되지 않음, 유지 윤활유는 그리스 조건 권장
• 수평, 수직 상승, 수직 하강 장착 모두 그리스 및 건식 조건 사용 가능
• PTFE 특성: -40~121°C, 저마모·저마찰, FDA 준수, 항균성, USDA 3A 위생 표준 대응
• 대체 O-링 재료: NBR, FDA 실리콘, 플루오로 실리콘, EPDM, Aflas

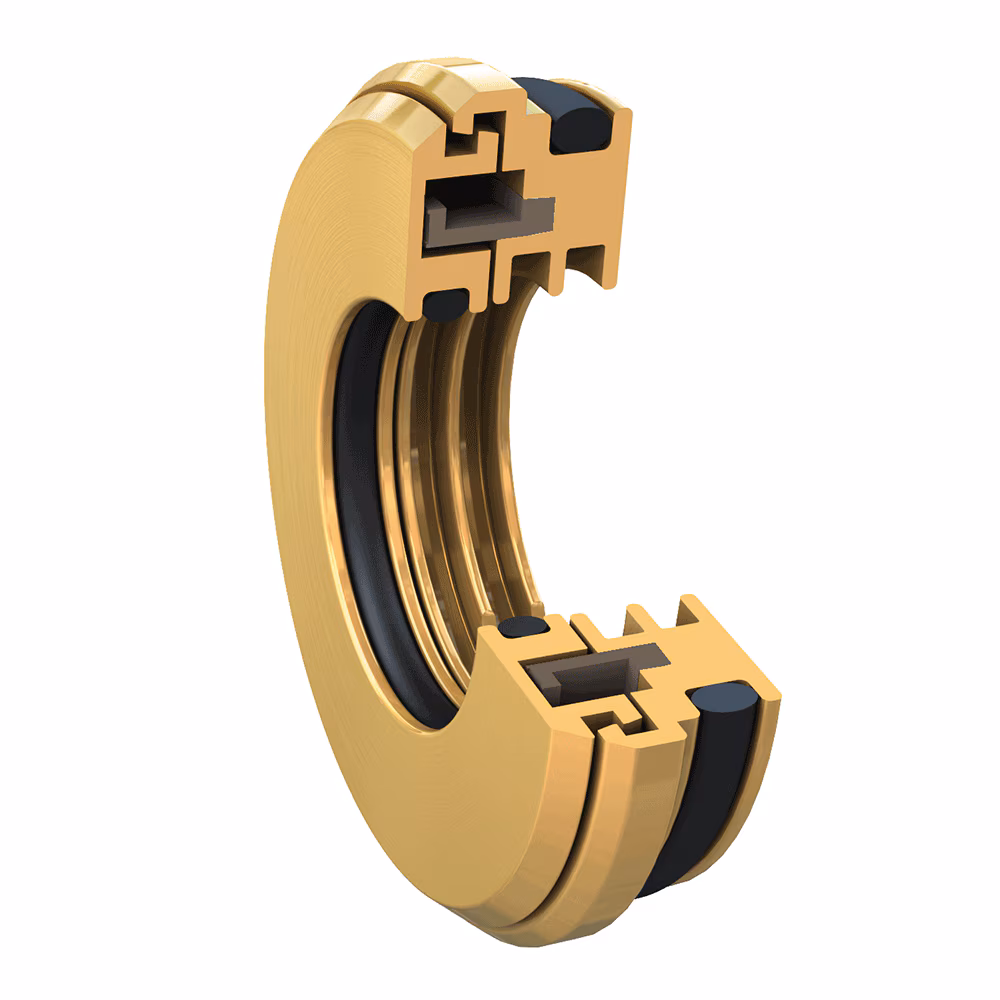

ML 프로파일은 금속제 씰이 선호되고 플랜지 장착이 요구되는 비침수 분야를 위한 표준 금속제 디자인입니다. 전기 모터, 펌프, 믹서, 기어박스, 터빈, 기류장치 등에서 베어링 하우징을 밀봉하고 보호하는 데 적합합니다.

MILLENNIUM 프로파일은 내부 O-링 또는 잠금 링 없이 일체화된 금속제 아이솔레이터입니다. 비접촉 래버린스 구조로 토크 소비가 거의 없고, 샤프트 마모와 그루브 생성을 줄이며, 무급유 운전을 가능하게 합니다.

ML은 그리스와 오일 스플래시를 잘 고정하지만 오일량은 전체 오일 드레인백보다 낮아야 합니다. 수직 상단 위치에서 외부 오염도가 심하면 MX 디자인 검토가 적합할 수 있습니다.

• 총 이심률: 0.020 inch (0.51 mm), 특수 설계는 최대 0.100 inch (2.54 mm)
• 샤프트/보어 공차: ±0.002 inch (±0.05 mm), 특수 설계 가능
• 소재: 청동 표준, 304 스테인리스스틸, 316 스테인리스스틸, 카본 스틸
• 대체 O-링 재료: NBR, FDA 실리콘, 플루오로 실리콘, EPDM, Aflas
• 장착 위치: 수평 그리스·오일·드라이, 수직 상단 그리스·오일·드라이, 수직 하단 그리스·드라이
• 사이즈 범위: 0.610~12 inch (15.5~305 mm)

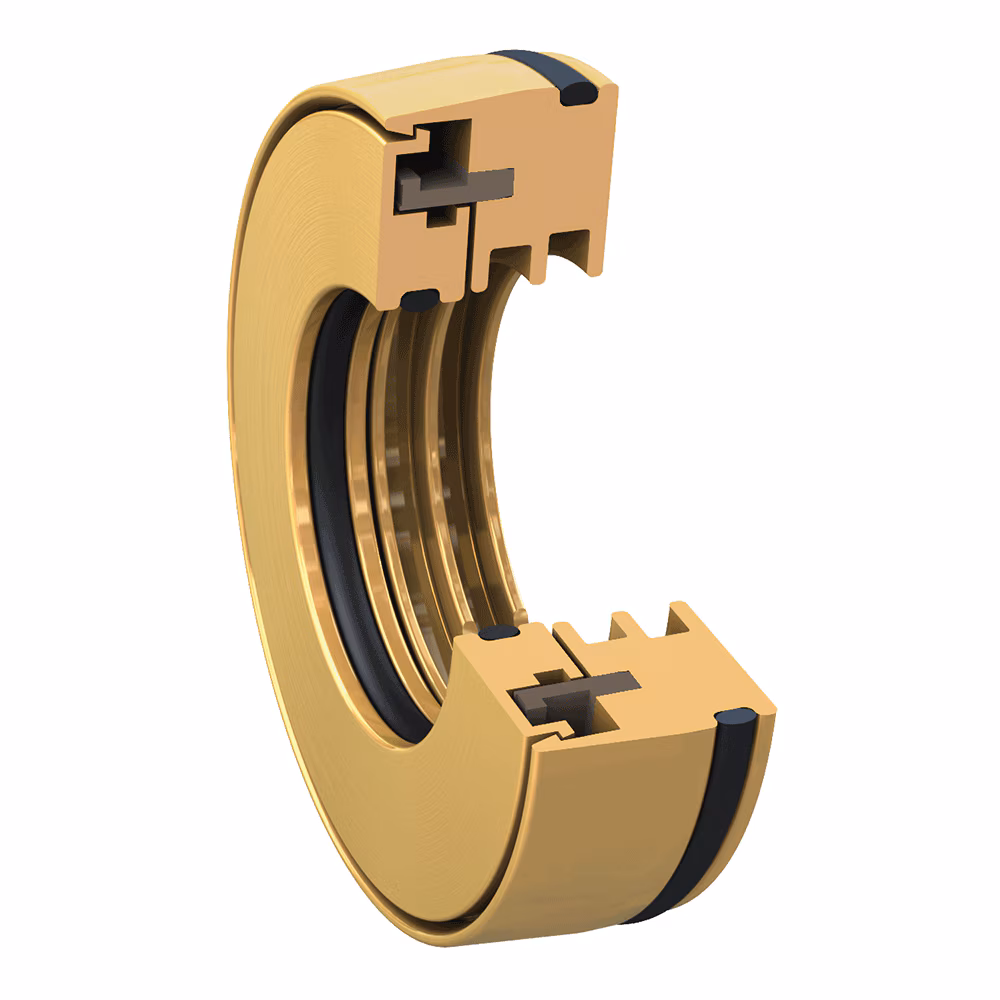

MN 프로파일은 금속제 씰이 플러시 피트 장착으로 선호되는 비침수 분야를 위한 표준 금속제 디자인입니다. 중수 분사 및 드라이 오염물질에 노출되는 모터, 펌프, 믹서, 기어박스와 사용자 정의 장비에 적합합니다.

비접촉식 래버린스 구조는 샤프트에 홈을 만들지 않고 무급유 운전을 가능하게 하며, 축 방향 움직임을 수용해 래버린스 씰의 고장 원인을 줄입니다. 스플래시 오염 물질 배제에도 적합합니다.

MN은 그리스와 오일 스플래시를 고정하는 데 좋지만 오일량은 드레인백보다 낮아야 합니다. 수직 상단 장착은 권장되지 않으며, 오염 수준이 높을 때는 ML 또는 MX 디자인을 검토합니다.

• 총 이심률: 0.020 inch (0.51 mm), 특수 설계는 최대 0.100 inch (2.54 mm)
• 샤프트/보어 공차: ±0.002 inch (±0.05 mm), 특수 설계 가능
• 소재: 청동 표준, 304 스테인리스스틸, 316 스테인리스스틸, 카본 스틸
• 대체 O-링 재료: NBR, FDA 실리콘, 플루오로 실리콘, EPDM, Aflas
• 장착 위치: 수평 그리스·오일·드라이, 수직 상단 권장하지 않음, 수직 하단 그리스·드라이
• 사이즈 범위: 0.610~12 inch (15.5~305 mm)

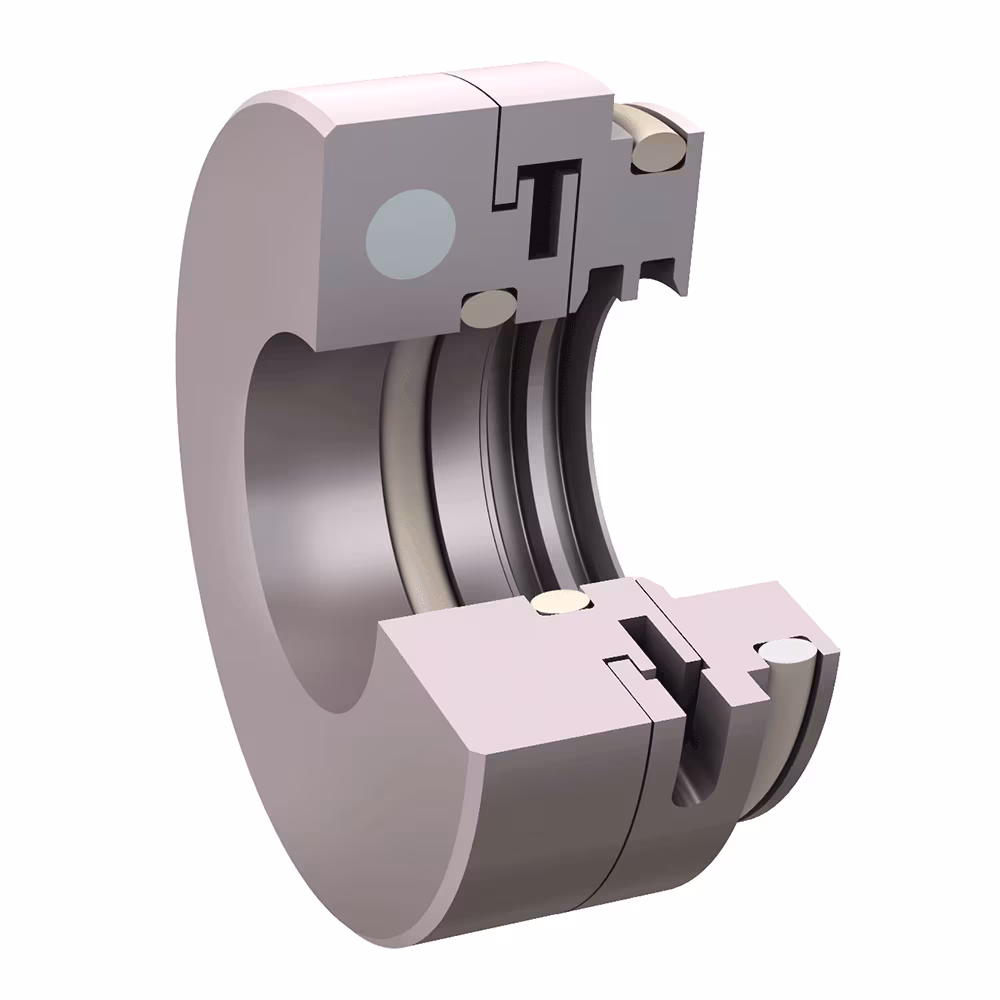

SL 프로파일은 비침수 적용 분야를 위한 분할 표준 플랜지 아이솔레이터입니다. 회전 샤프트 장비를 완전히 분해하지 않고도 설치할 수 있어 씰 교체 시 가동 중지 시간을 크게 줄일 수 있습니다.

ProTech 베어링 아이솔레이터는 윤활유를 내부에 유지하고 오염 물질을 차단해 회전 장비에 양방향 씰링 보호를 제공합니다. 정밀 가공 구조로 대부분의 샤프트와 보어 조합을 개조 장착할 수 있습니다.

SL은 그리스와 오일 스플래시 유지에 적합하지만, 오일량은 인보드 오일 드레인백보다 낮아야 합니다. 수직 하강 장착 위치에서는 로킹 칼라가 필요할 수 있습니다.

• 총 편심: 0.020 inch (0.51 mm)
• 샤프트 속도: 최대 3,000 fpm (15 m/s), 초과 시 공장 문의
• 최대 내부 압력: 0 psi (0 bar), 샤프트/보어 허용 오차: ±0.002 inch (±0.05 mm)
• 장착 위치: 수평 그리스·오일·건식, 수직 상승 그리스·오일·건식, 수직 하강 그리스·건식
• PTFE 특성: -40~121°C, 저마모·저마찰, FDA 준수, 항균성, USDA 위생 표준 대응
• 사이즈 범위: 0.492~10 inch (12.5~254 mm)

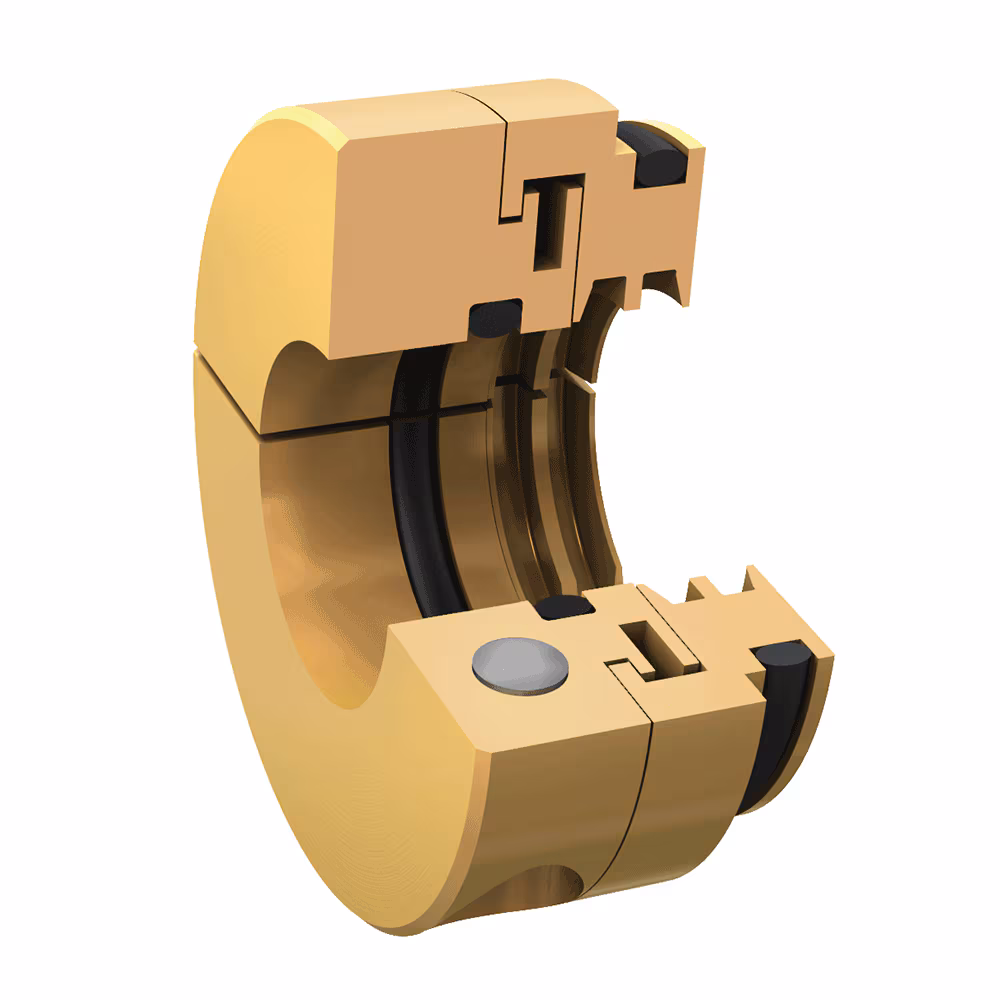

SM 프로파일은 분할 개조 장착 또는 교체 씰이 선호되고 플랜지 장착이 필요한 비침수 적용 분야를 위한 금속제 설계입니다. 완전 분해 없이 재작동할 수 있어 유지보수 시간을 줄입니다.

MILLENNIUM SM은 윤활유를 내부에 유지하고 오염 물질을 차단하여 회전 장비에 양방향 씰링 보호를 제공합니다. 고성능 소재의 래버린스 기술로 표준 레이디얼 립 씰의 속도 한계를 넘어 작동할 수 있습니다.

분할형 구조는 설치 용이성을 높이며, 고정용 O-링이 프레스 피트 유지와 윤활 보존을 돕습니다. 플랜지는 하우징에 맞닿아 정렬 상태를 확인하고 설치 가이드 역할을 합니다.

• 총 편심: 0.020 inch (0.51 mm), 특수 설계는 최대 0.100 inch (2.54 mm)
• 샤프트 속도: 최대 7,000 fpm (35 m/s), 최대 내부 압력: 0 psi (0 bar)
• 샤프트/보어 허용 오차: ±0.002 inch (±0.05 mm), 특수 설계 가능
• 소재: 브론즈 표준, 304 스테인리스강, 316 스테인리스강, 탄소강
• 대체 O-링 재료: NBR, FDA 실리콘, 플루오로 실리콘, EPDM, Aflas
• 사이즈 범위: 0.610~12 inch (15.5~305 mm)

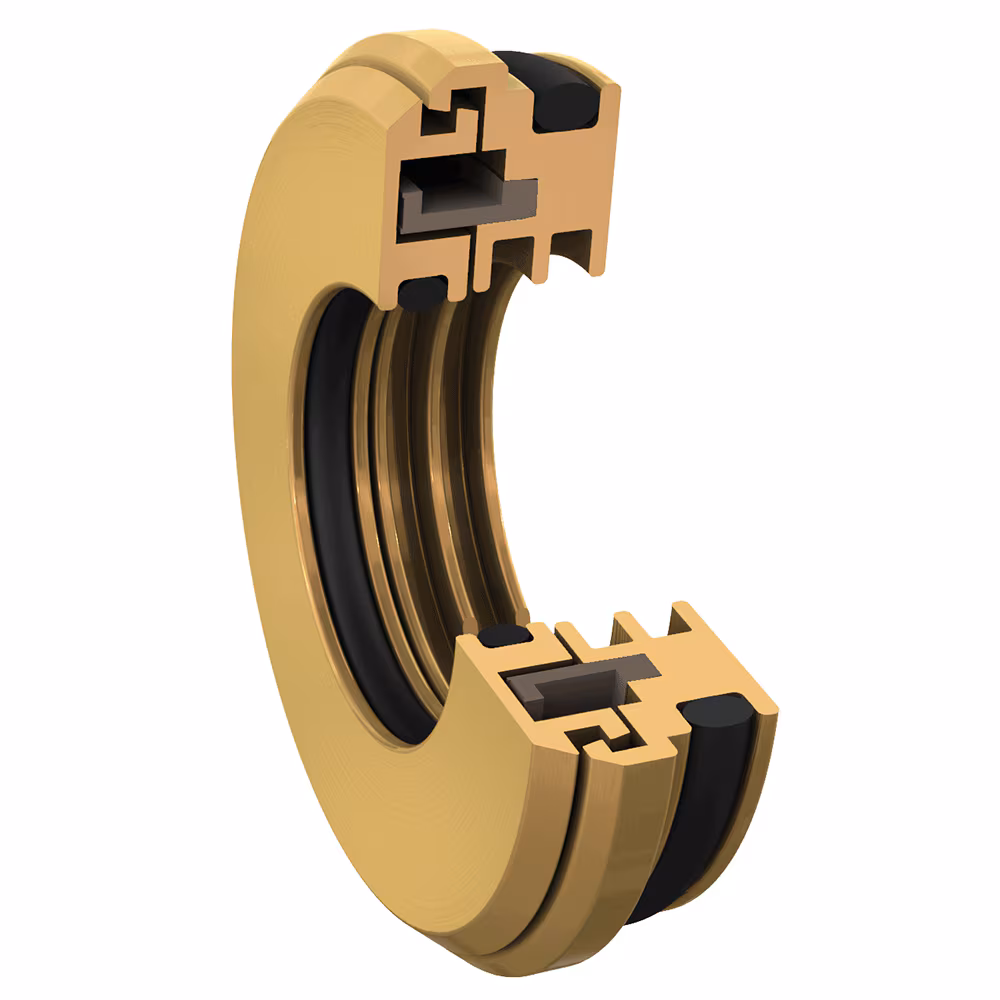

MX 프로파일은 금속제 씰이 선호되는 수직 상단의 비침수 분야를 위한 금속제 디자인입니다. 외부 배출 포트가 없으며, 수직 상단에서 오염 물질을 배제하도록 설계되었습니다.

MILLENNIUM MX는 그리스와 오일 스플래시를 고정하는 데 적합하고, 드라이 상태 또는 그리스·오일 윤활 조건에서 가동할 수 있습니다. 비접촉 구조로 샤프트 마모와 홈 생성을 줄입니다.

내부 PTFE 디퓨저는 최초 시동 시 금속 분진을 제거하고, 디퓨저와 로터 사이의 최소 갭은 씰을 통한 증기 흐름을 줄입니다. 중수 스프레이 배제를 위한 특수 디자인입니다.

• 총 이심률: 0.020 inch (0.51 mm), 특수 설계는 최대 0.100 inch (2.54 mm)
• 샤프트/보어 공차: ±0.002 inch (±0.05 mm), 특수 설계 가능
• 소재: 청동 표준, 304 스테인리스스틸, 316 스테인리스스틸, 카본 스틸
• 대체 O-링 재료: NBR, FDA 실리콘, 플루오로 실리콘, EPDM, Aflas
• 응용 분야: 전기 모터, 펌프, 믹서, 기어박스, 터빈, 기류장치 및 사용자 정의 장비
• 사이즈 범위: 0.610~12 inch (15.5~305 mm)
